冰水沖擊+浸沒試驗機（冷水沖擊試驗箱）系列產品適用于產品在運輸、貯存或使用期間可能遭受不同的環境溫度下沖水，這些水來源于大暴雨、風吹大雨、灑水系統、車輪濺水、沖水或猛烈海浪等條件下檢驗其產品性能指針及質量管理用。
符合標準：
可滿足國家標準GB28046.4-2011/ISO16750-4：2006道路車輛 電氣及電子設備的環境條件和試驗 第4部分：氣候負荷 中5.4.2水飛濺試驗與5.4.3浸沒試驗。
冰水沖擊+浸沒試驗機主要技術參數 | |
高溫箱內箱尺寸 | 1000×1000×1000mm（W*D*H） |
浸沒水箱尺寸 | 800×800×800（W*D*H） |
吊籃尺寸 | 700×700×500（W*D*H），吊籃可電動上下升、降 |
吊籃承重 | 80kg |
設備外箱尺寸 | 約1820×1550×2100mm（W*D*H）以實際尺寸為準 |
高溫箱溫度范圍 | RT+10～150℃ |
溫度分辨率 | 0.1℃ |
溫度波動度 | ±0.5℃ |
溫度均勻度 | 2℃內 |
溫度偏差 | ±2℃ |
1）GB28046.4-2011/ISO16750-4：2006中 5.4.2水飛濺試驗 | |
本試驗目的 | 模擬應用在車輛受濺區域的產品由冰水引起的熱沖擊。如冬季在有水路面駕駛時冰水濺落到熱的系統/組件上。失效模式為不同的溫度膨脹系數導致的材料機械破裂或密封失效。 |
試驗描述 | 在烘箱中加熱DUT到Tmax，保持規定的時間(th)，然后用冰水噴向DUT持續3 s。如果DUT在 車上僅受一個方向的濺水，就只按安裝位置的這個方向噴水。如果設備在車上受多個方向的濺水，對這些方向應進行說明，每個方向用一個新的DUT進行試驗。濺水的寬度控制在始終遠大于DUT的寬度，如果接受濺水的DUT的尺寸遠大于單個噴水頭，應安排多個噴頭成排地濺水到DUT上。 |
循環次數 | 100次 |
在Tmax保持時間th | 1h或直到DUT溫度穩定 |
轉換持續時間 | <20s(在DUT高溫貯存和濺水之間自動轉換) |
試驗用液體 | 去子離水（需方自備） |
水溫 | 0℃～+4℃ |
噴淋量 | (3L～4L)/3S噴射時 |
噴淋方式 | 噴嘴橫向噴射樣品 |
噴口到DUT的距離 | 325±25mm（提供的水應超過DUT的寬度） |
工作模式 |
|
DUT的方向 | 與裝車方向相同 |
噴嘴結構圖 |
|

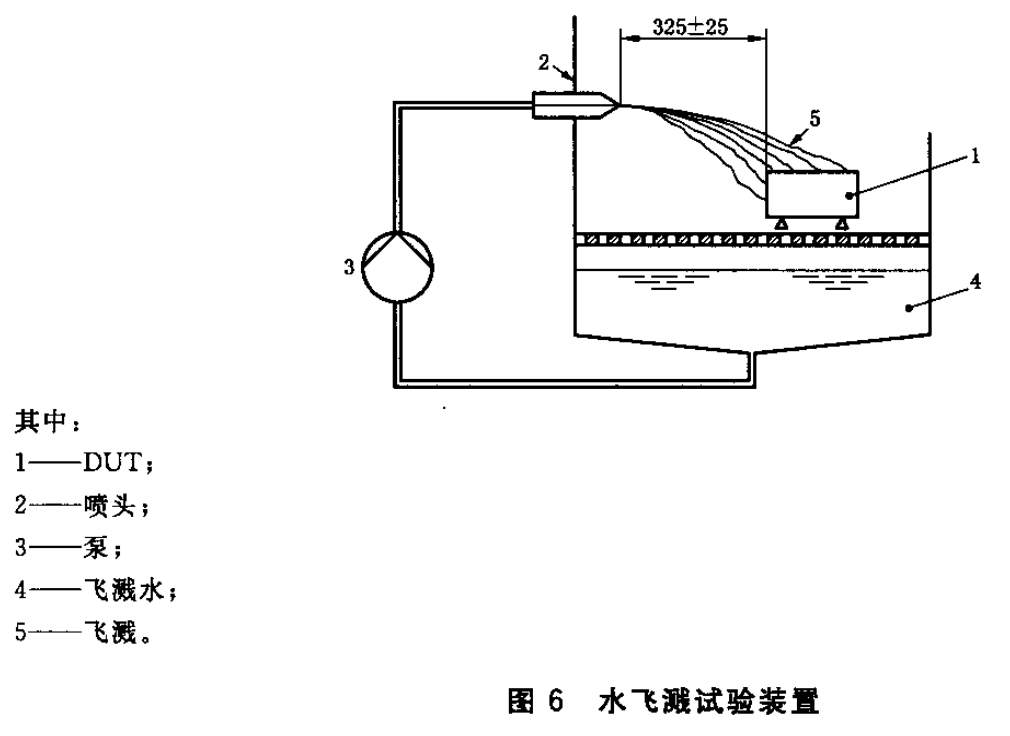

水飛濺試驗裝置 |
|
2）GB28046.4-2011/ISO16750-4：2006中5.4.3浸沒試驗 | |
試驗描述 | 將DUT與試驗設備連接。DUT在Tmax的烤箱中運行規定的時間（th），將在運行狀態下的裝置浸沒在冰水容器中5min，浸沒深度不小于10mm。 |
循環數 | 10次 |
Tmax下保持時th | 1小時或直到DUT溫度穩定 |
轉換持續時間 | <20s |
試驗用液體 （需方自備） | 去離子水 |
水溫 | 0℃～4℃ |
浸沒時間 | 5min |
工作模式 | 3.2 |
DUT的方向 | 與裝車方向相同 |
設備構造 | |
試驗樣品固定 | 試驗箱底部采用槽鋼焊接成網狀結構，上表面鋪設鋼板供安裝電動機，試驗箱右側板開孔加強處理供安裝樣品固定架，試驗室內箱底部采用槽鋼焊接與底座連接支撐，上面鋪設1.2mm厚鋼板加強供安裝發電機用，鋼板焊接到試驗箱內膽外壁。 |
箱體材質 | 內箱材質：SUS316#不銹鋼 1.2mm厚； 外箱材質：SUS304#不銹鋼1.0mm厚； 控制箱和測試箱為整體式； 試驗箱底部回收噴淋用水； 噴淋擺管位于試驗箱中間位置，采用單邊固定方式； |
測試孔 | 1個，直徑50mm，電源與插座用戶自備 |
箱門 | 單開門 |
觀察窗 | 門上有視窗，視窗中配有刮水器 |
照明 | 室內照明燈 |
配電控制柜 | 總電源斷路器、人機界面控制器、配電板、散熱風機、超溫保護器、水泵。 |
回水系統 | 采用底部回收循環使用，從而達到節約用水 |
泥水供給系統 | 采用SUS316#不銹鋼制作泥水供應水箱，配合泥水防結晶攪拌裝置、泥水供水水泵及供水管調壓裝置，保證恒壓恒流供應噴淋 |
泥水補充 | 采用手動補水方式，將調制好的泥水直接導入泥水箱即可 |
管道清洗系統 | 為防止管道泥土結晶導致堵塞，試驗結束后自動啟動清水供水，將管道內泥土清洗干凈，專業清水供水電磁閥 |
清水供應 | 直接與自來水管連接即可，要求供水壓力≧2kgf/cm2 |
泥水配制（需方自備） | 使用泥水為3%亞利桑那粉 （注：若客戶需用介質去離子水做測試，請自備純水機1臺） |
電氣控制系統 | |

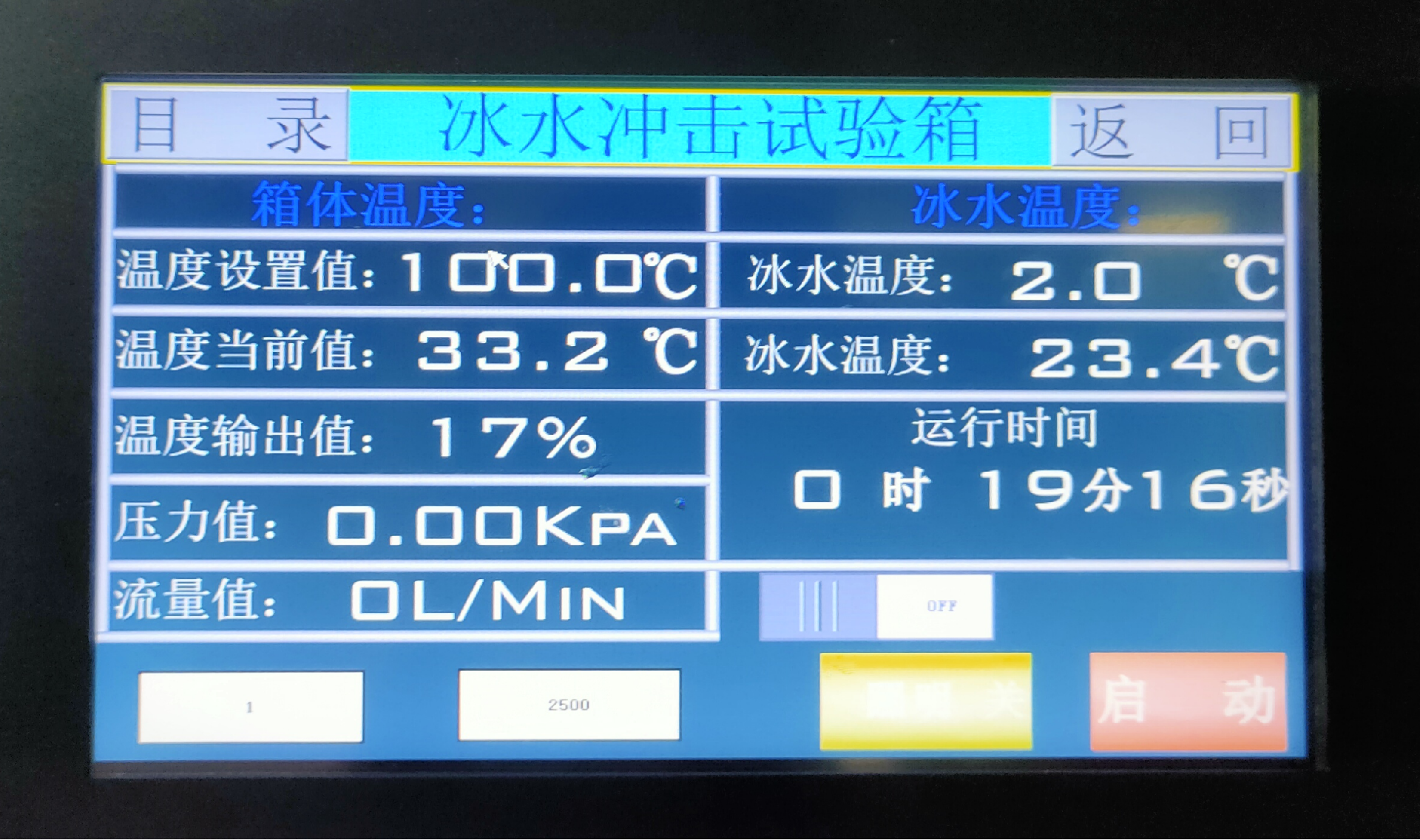

控制器 | 液晶顯示觸摸屏控制器：分別噴淋周期、水泵動作、清洗動作等
|
制冷系統 | 采用法國泰康壓縮機 |
通訊 | 以太網接口、USB通訊接口各一個 |
運行方式 | 程式方式 / 定值方式 |
設定方式 | 中/英文介面、觸摸式輸入 |
安全保護裝置 | |
噴淋水泵 | 超載，短路保護 |
電源 | 漏電保護，超載及短路保護 |
攪拌電機 | 超載，短路保護 |
儲存環境要求 | 設備環境溫度應保持0℃～+35℃以內 |
安裝場地要求 | 試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 |
試樣限制 | 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
供電條件和電源
| AC380V±10%V（三相五線）； 頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源； 電源線：標配3米長 |
使用環境條件 | 環境溫度為+25℃、相對濕度≤85%R.H、試驗箱內無試樣條件下測得的數值。 |
產品細節圖 | |

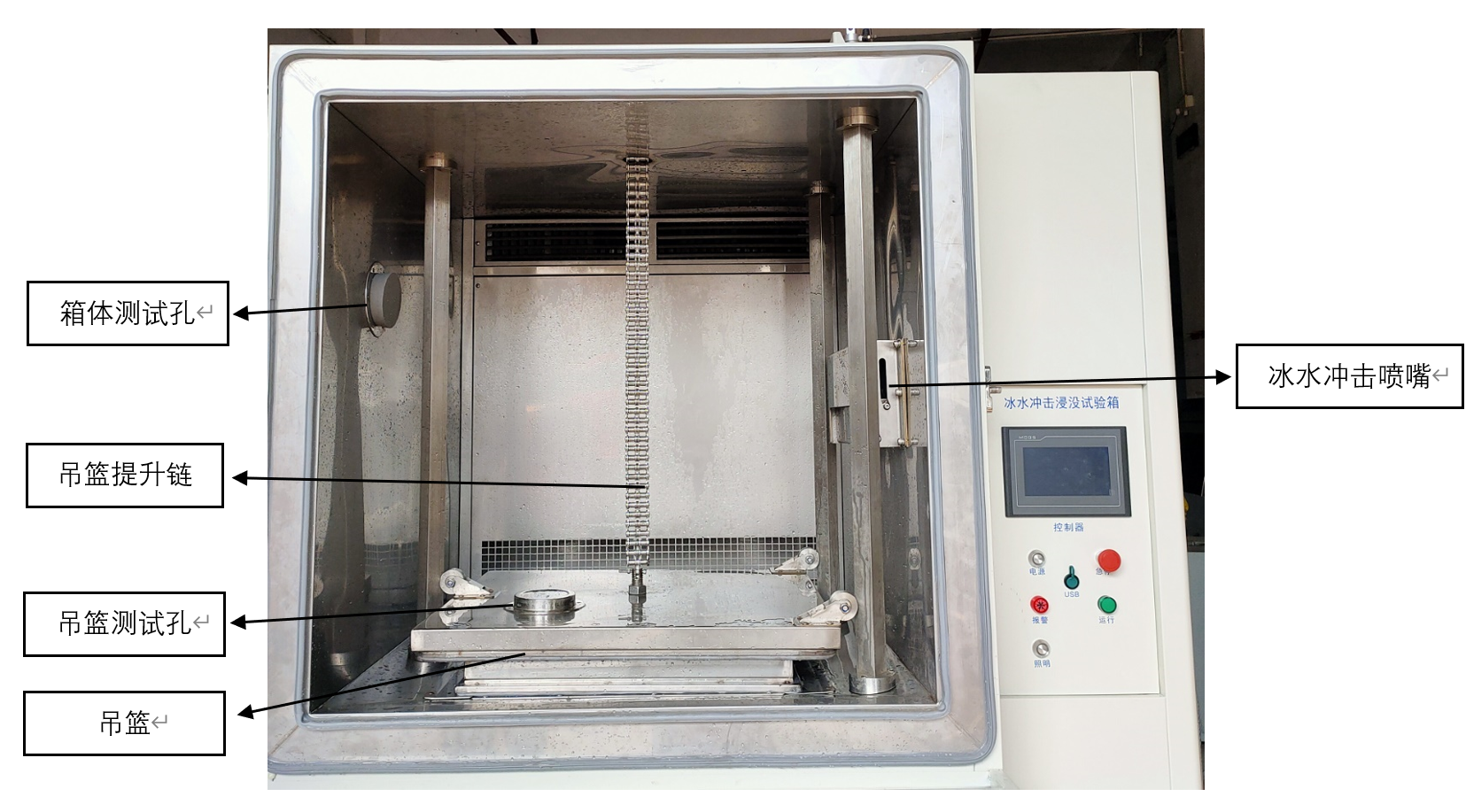

內箱結構 |
|

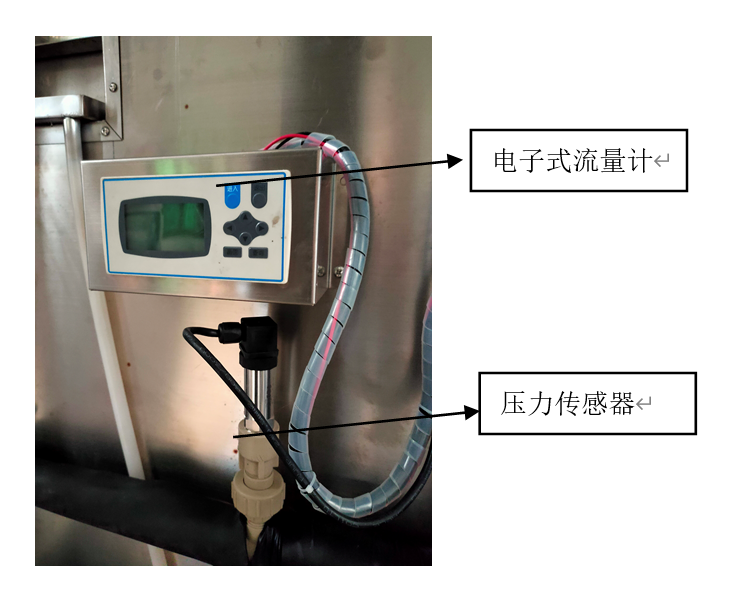

電子式流量計與壓力傳感器 |
|
噴嘴 |
|
